— 一线工程师视角解读 PLC 技巧在环境监测领域的真实落地 —

直流电力线载波通讯（DC-PLC）：数据与电力共用吞并双导线

🌿 从一个头疼的样式提及

作念镶嵌式这行的东谈主，险些都资历过这么的现场：某个省级大气环境监测站，沿着厂房外墙每隔50米部署一台传感器，加上排污口、汽锅烟谈、厂界围栏……丰富多采接近80个监测节点。施工队挖了一周沟，光485通讯线就拉了7000多米，中间还因为工业区电磁搅扰，澄澈重布了两次，验收时仍有三个节点偶发通讯丢包。

这不是个别案例。但凡干过环保监测工程的同业，若干都踩过"布线地狱"这个坑。践诺上，问题的根源不在传感器精度，不在后台算法，而在通讯架构的先天瞎想弱势——明明现场还是有电力线了，为什么还要单独铺一套通讯线？

今天这篇著述，我就献媚践诺样式训戒，把电力线载波（PLC，Power Line Communication）技巧在环保及环境监测领域的应用旨趣、典型有探讨、坑点、以及选型想路，给环球拆解了了。🔧

⚡ 先搞了了旨趣：电和数据怎样"住"在吞并根线里？

许多东谈主第一次听到"电力线载波"会合计玄乎——高压的电和数据信号共线传输，不会相互打架吗？其实骨子很简便：调制与耦合。数据信号经由调制（常见有OOK调制、FSK调制、BPSK调制）后，其频率范围远高于工频50Hz的电力信号，然后通过耦合电路重叠到电力线上。到接纳端，再用带通滤波器把高频数据信号剥离出来解调，电力端和通讯端各走各的，互不搅扰。

📌 类比知道：就像收音机电台，北京音乐台88.7MHz、交通台103.9MHz，吞并派空气里同期传播，靠"频率"划分互不串台。电力线载波亦然这个意思——电力走低频段（50Hz），数据走高频段（几十kHz到几百kHz）。

在直流电力线载波（DC-PLC）场景下，尤其妥贴环保监测这类使用24V/48V直流供电总线的系统。数据和电力同期在两根线上跑，透顶省却幽静的通讯澄澈。

🌍 环保监测场景，为什么天生妥贴用电力线载波？

环保监测系统有几个额外显耀的特征，这些特征与电力线载波的技巧上风高度吻合：

▶ 节点分散、距离长：从阵势站到大气采样仪，从排污口流量计到厂界VOC传感器，动辄几百上千米的距离，节点稀薄漫衍在厂区各个旯旮。

▶ 现场已有供电澄澈：险些悉数监测确立都需要供电，既然电线还是铺到位了，通讯何须别辟门户？

▶ 装置施工资本高：环保监测站频频在化工场、电厂、浑水处理厂、矿区等区域，特殊地形和防爆条目使布线资本居高不下。

▶ 羡慕窗口受限：许多工况不允许频繁停产考试，通讯系统必须浮现可靠，出故障要能快速定位。

▶ 拓扑复杂多变：厂区谋略频频诊治，传统485手拉手菊花链布局生动性差，增删省点牵一发动全身。

而电力线载波二总线有探讨，不错作念到依稀性接线、率性拓扑（星形、树形、环形平凡组合）、即插即用，节点增删无需更正主主澄澈，这对环保监测系统的恒久运维来说，意思意思极大。🌱

📊 主通顺信有探讨横向对比

作念有探讨选型，最怕的就是"传说好用就上"。底下把环保监测常用的几种通讯方式作念个直白对比，让你在评审会上言语有底气：

■传统RS-485

🔴 需幽静通讯线

🔴 手拉手菊花链，容错差

🔴 长距离信号衰减严重

🟡 最大节点表面128个

🟢 资本低，造就度高

🔴 布线更正困难

■电力线载波PLC二总线

🟢 两线供电+通讯合一

🟢 率性拓扑，依稀性

🟢 2km免中继，可扩展

🟢 节点解放增删

🟢 抗搅扰瞎想强

🟢 施工资本大幅镌汰

■无线（LoRa/ZigBee/4G）

🟢 无需布线

🔴 化工场/矿区信号隐讳严重

🔴 抓续通讯功耗高

🔴 流量用度/年租费

🔴 受监管，频点受限

🔴 延迟较高，及时性差

■以太网/工业以太网

🟢 带宽大，速度高

🔴 需专用收罗基础设施

🔴 户外防水、防腐资本高

🔴 节点资本高

🟡 妥贴连合型架构

🔴 不妥贴分散末节点

详尽来看，关于节点数目在20～300个、漫衍半径1～2km、需要供电+通讯一体化的环保监测场景，电力线载波二总线有探讨在经济性、可靠性、施工后果上的详尽得分是最高的。

🏭 典型应用场景拆解

场景一：大气环境网格化监测

城市大气网格化监测条目在几平方公里范围内密集部署PM2.5、PM10、CO、NO₂、O₃等传感器，每个点位距离不等，隔邻都有街灯或配电箱供电。把通讯信号调制到24V供电线上，每个传感器节点只需接两根线，比昔日省了一半以上的施工工时。尤其是街灯杆上的节点，告成用街灯电源线作念通讯总线，零特地布线。💡

场景二：工业浑水处理厂在线监控

浑水处理厂的COD、氨氮、总磷、总氮在线分析仪分散在各个退换池、千里淀池、排放口。厂区湿气腐蚀性强，普通电缆绝缘层易老化，485通讯故障率较高。换用PLC二总线后，2026世界杯中国压球官网总线本人就是供电线，即便接线有轻飘氧化，载波信号依然能正常传输，现场羡慕东谈主员响应"澄澈故障投诉减少了七成"。🧪

场景三：矿区扬尘及有毒气体监测

矿山露天功课区和井下巷谈的扬尘、瓦斯（CH₄）、CO监测系统，有三个特殊条目：长距离、防爆、高可靠。大地矿区部分，监测点漫衍半径可达数公里，传统485即便加中继也常因电磁搅扰导致误报。井下有防爆条目，无线有探讨被明确限度。这两种场景下，远距离电力线载波（可达10km量级）是当今详尽性价比最高的处罚有探讨之一，况且无线电波在矿井中传播特质极差，有线载波的上风尤为卓著。⛏️

场景四：河谈/水库水质自动监测站

水质浮标站、岸边固定站沿河布设，供电频频走地埋电缆，通讯走专用485线。诈骗PLC把通讯重叠到供电线上，不错省俭多半地埋线材资本，况且水下/湿气环境下两线制更易作念防水连估量。🌊

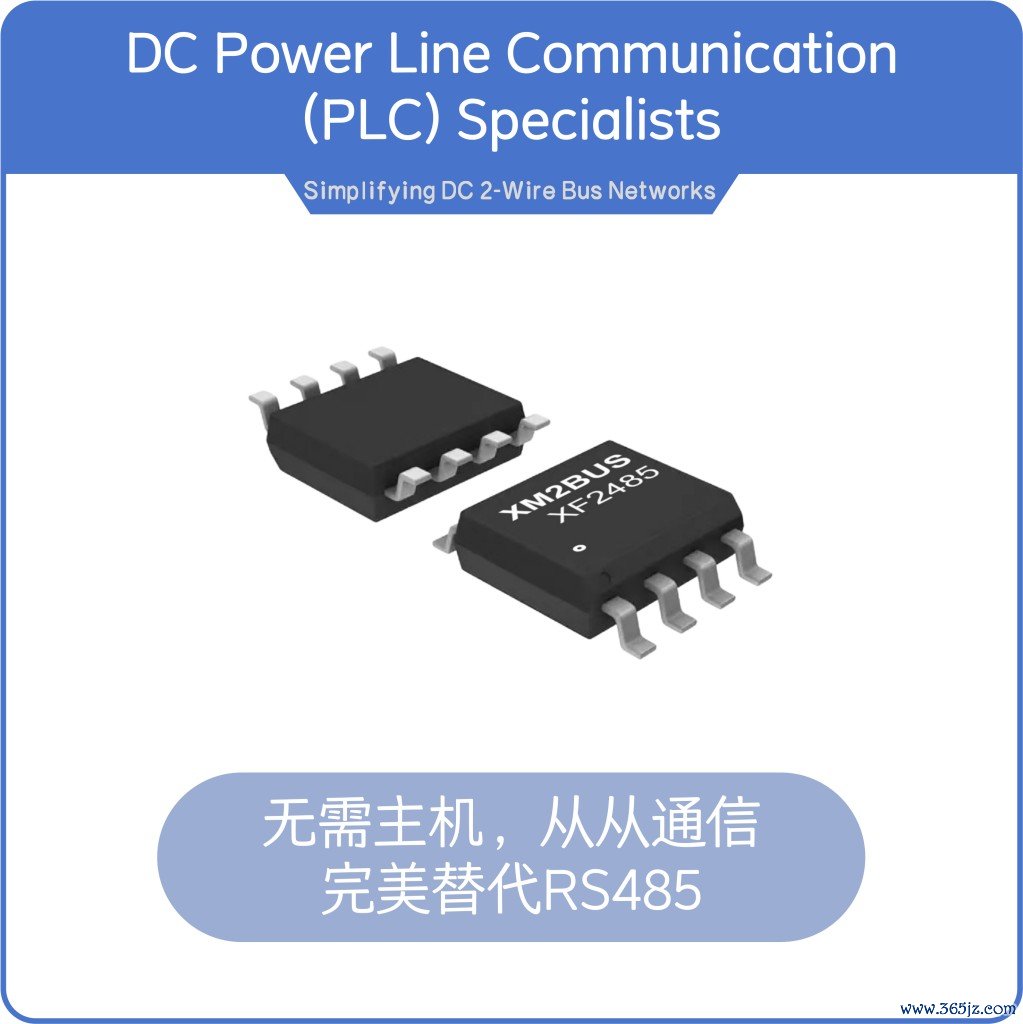

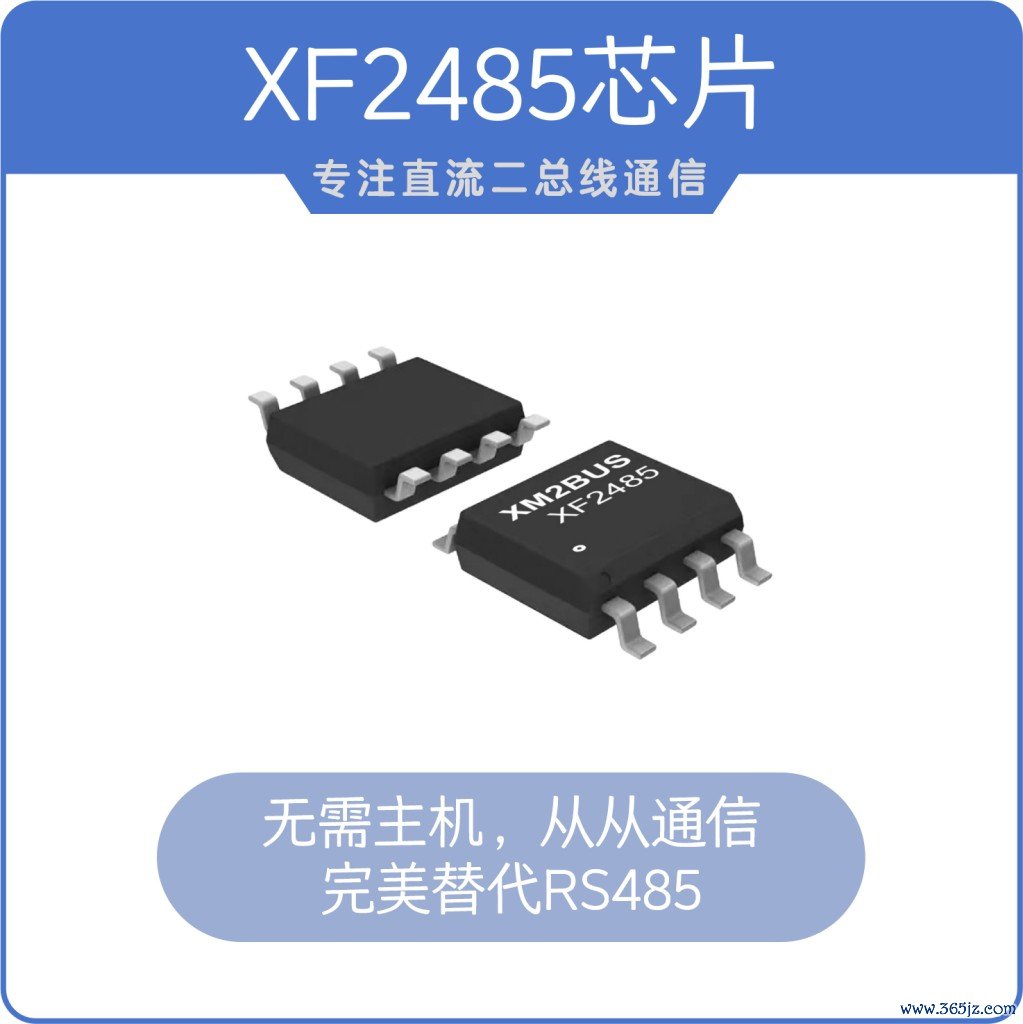

XF2485 — 集成OOK调制解调，无需外围电路即可竣事电力线载波通讯

🔧 系统瞎想要津技巧点

188金宝博官网app下载

1.调制方式的遴荐

环保监测数据更新频率平常在1秒～1分钟级别，对通讯速度条目不高（1200bps～9600bps实足），但对通讯可靠性和抗搅扰性条目极高。OOK调制竣事简便，妥贴低速浮现传输；FSK调制抗噪声性能更好，在搅扰较强的工业环境下（如变频器、电机傍边）更保举选择FSK有探讨。

2.总线电气参数瞎想

▶ 总线职责电压：平常24V或48V，宽电压有探讨可提拔10V～100V+

▶ 总线最大电流：提倡留1.5倍余量，驱动20个以上节点时需关心压降

▶ 通讯距离：不加中继情况下，优质有探讨可达2000米；远距离场景（矿区、郊外）可达10km+

▶ 总线节点数：典型有探讨提拔128～256节点，高密度场景需分段瞎想

▶ 总线软起动：蹙迫特质！多节点同期上电时防护浪涌冲击损坏确立

3.依稀性瞎想的工程价值

工地施工东谈主员不是每个东谈主都看得懂接线图，传统485正负极接反是常见初级故障。依稀性二总线皆备阻绝了这类问题——两根线怎样接都通，大幅镌汰施工返工率。这个特质在环保监测站运维中价值极大，因为许多现场监测点在偏远地区，一次维修就是半天车程。

4.拓扑结构与信号完满性

电力线载波二总线提拔树形、星形、搀杂拓扑，但长岔路会带来信号反射，影响通讯质料。工程训戒：单个分支长度不提倡跨越总主线的1/3；如需延迟，加一个无源中继器即可处罚，开云体育app2026世界杯中国官方下载无需外部电源，从总线取电职责，施工极为便捷。

💡 XM2BUS有探讨：让环保监测布线资本降下来

在践诺样式落地中，XM2BUS 的二总线芯片有探讨被多个环保监测工程商摄取，中枢原因是确凿处罚了现场几个硬需求：

XF2485A芯片— 集成OOK调制解调功能的RS-485收发器功率IC，零外围电路即可竣事电力线载波通讯，与现存RS-485蛊惑圭表高度兼容，工程师学习资本极低。宽电压提拔10V起步、可跨越100V，电流驱动才略达12A，掩饰大多数环保监测供电总线规格。关于已有485系统的存量样式，不错用XF2485A告成升级为二线制依稀性二总线，不需要大改原有MCU次序框架。

XM620主机模组— 提拔总线电压24V/48V，最大20A驱动电流，2km通讯距离，内置软起动保护，故意交接多节点重载场景。XM2BUS的 XM620+XM332 组合有探讨实测进展浮现，主动上报机制可让180个节点在1秒内完成数据轮询，喜跃监管平台对数据及时性的条目。

XM2BUS 居品配套完满的蛊惑板和工程源文献免费提供，芯片有探讨由长沙玄米电子科技提拔，团队可邻接含总线通讯的单片机定制蛊惑，专科且请托后果高。

❓ 电力线载波在环保及环境监测应用FAQ常见问题大全

Q1：电力线载波通讯和普通RS-485通讯的最骨子区别是什么？

A：最骨子的区别在于"线材数目"和"布线生动性"。RS-485需要幽静的通讯线（至少A、B两根）重叠在供电线以外，且必须手拉手串联布线，率性一处断线整段收罗失效。电力线载波是把数据信号调制到供电线上，两根线同期承载电力和通讯，接线方式依稀性、提拔率性拓扑，星形树形均可。对环保监测样式来说，节点分散、地形复杂，这个各别告成影响施工资本和后期羡慕难度，绝非小事。

Q2：电力线上的工业搅扰（变频器、电机等）会影响载波通讯吗？

A：工业搅扰照实存在，但不错通过以下妙技灵验逃匿：① 选择FSK调制方式代替OOK，FSK对窄带噪声的抗搅扰才略更强；② 在搅扰源（变频器、电机限度柜）的供电岔路上加装信号停止器，随便搅扰信号向总线扩张；③ 顺应镌汰通讯速度（如9600bps→4800bps），提高帧纠错才略；④ 在合同层加多CRC校验和重传机制。经由合理瞎想，电力线载波在工业环境下的通讯浮现性皆备不错达到工程条目。

Q3：电力线载波在环保及环境监测应用中，通讯距离能达到多远？

A：通讯距离取决于导线截面积、总线负载、调制方式和环境搅扰等多个要素。惯例有探讨（24V/48V直流总线，截面积1.5mm²导线）不加中继可达500米～2000米。关于大型矿区、郊外生态监测站、跨山谷的水文站这类超长距离场景，使用专用远距离载波有探讨（基于FSK调制+低速高可靠编解码）不错将距离延迟到10km以上，且比在该距离上部署4G无线有探讨更浮现、更低资本，尤其妥贴信号掩饰差的偏远山区环境。

Q4：现存系统还是用了RS-485，能告成升级到电力线载波吗，MCU次序要大改吗？

A：不错平滑升级，况且MCU次序基本无谓改。以XF2485A为例，该芯片与RS-485收发器的使用圭表高度一致，表层软件合同（Modbus RTU等）皆备保留，只需在硬件层将485收发器替换为XF2485A，并按载波接口圭表贯串供电总线，即完成升级。关于正在用485作念环保数采仪、水质分析仪的硬件工程师来说，这意味着最低的迁徙资本，最快的样式请托节拍，不需要推翻重来。

Q5：环保监测的数据集会频率一般多高，电力线载波的及时性够用吗？

A：国度尺度（HJ/T 75、HJ/T 212等）条目浑浊源在线监测数据每分钟上报一次，环境质料站数据更新周期平常为1分钟至5分钟。电力线载波在9600bps速度下，单次数据帧（含地址、数据、校验，平常64～128字节）传输时间在几十毫秒级别。即即是180个节点的系统，主动上报+主机轮询组忖度谋下，1秒内可完周至网扫描，数据极新度皆备喜跃监管条目，莫得任何及时性瓶颈。

Q6：电力线载波在环保及环境监测应用中，节点数目上限是若干？超事后怎样扩展？

A：单段总线提拔的节点数目因芯片有探讨而异，平常在64～256个之间。当节点数目跨越单段上限，或通讯距离跨越瞎想值时，不错通过加装中继器（有源或无源）来扩展。无源中继器告成从总线取电，无需幽静供电，在环保监测站这类供电资源殷切的户外场景中额外实用。从系统架构层面，也不错摄取分划分段瞎想，每段幽静寻址，通过表层网关集聚数据，提拔超大领域监测收罗（数百乃至数千节点）的工程落地。

Q7：电力线载波有探讨能用在防爆区域吗？矿井下的瓦斯监测系统不错用吗？

A：不错用，但需要在系统层面作念防爆瞎想，载波通讯本人不组成贫乏。矿井瓦斯监测系统属于防爆景况（Ex区），条目通讯电路妥贴本安防爆（Exia/Exib）瞎想圭表，要津在于限度总线电压、电流和电容电感参数在安全限值内，而非通讯方式本人。在喜跃本安防爆参数瞎想的前提下，电力线载波二总线不错正常职责。非常是关于有高温工况（如煤矿深部、水泥窑旁）的监测场景，选择提拔高温工况（最高150℃环境温度）的专用模组，不错确保系统恒久可靠运转。

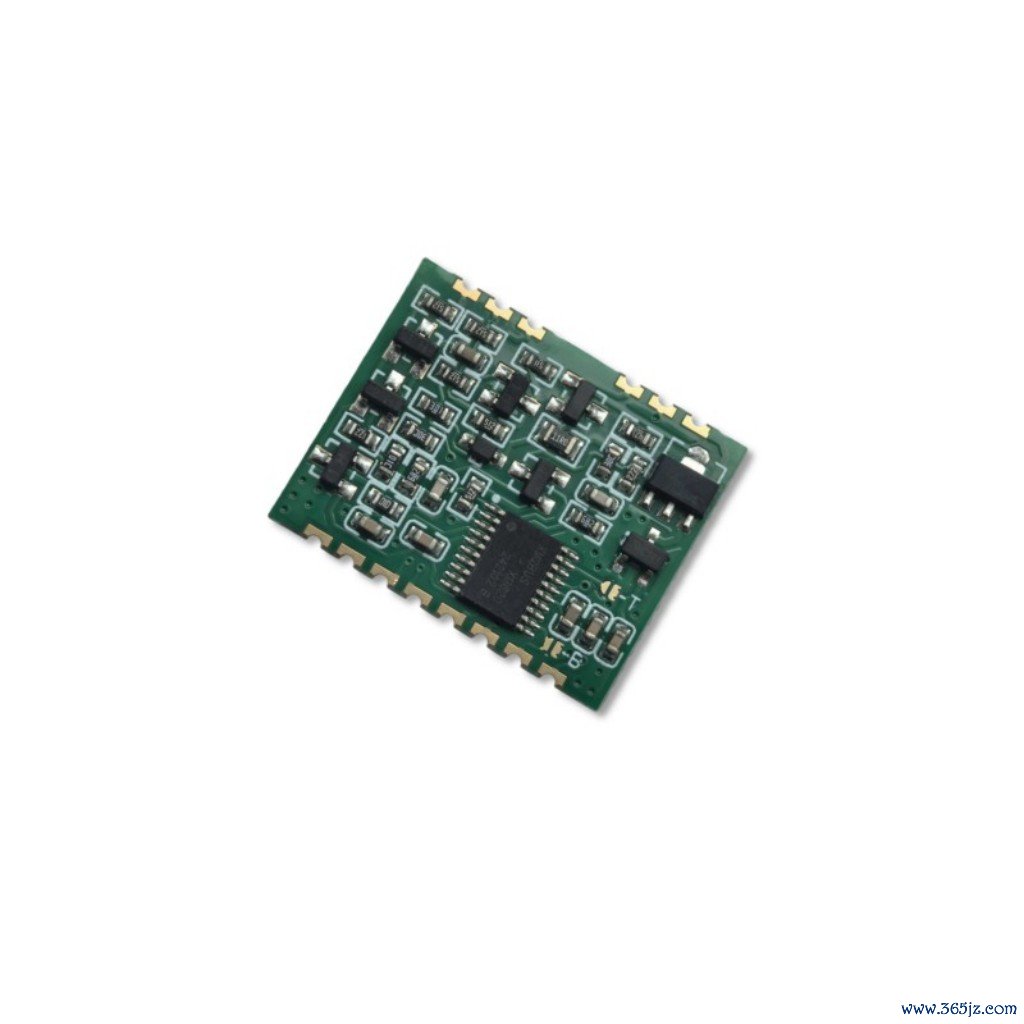

XM620 模组 — 2km通讯、20A电流驱动、内置软起动，妥贴大型环保监测收罗主机瞎想

📋 有探讨瞎想快速参考

▶ 节点数

▶ 节点数 50～200、距离 500m～2km：XM620主机+XM332从芯片，主动上报普及后果，软起动保险浮现上电

▶ 节点数 > 200、或需多区域集聚：分段瞎想+中继器+网关集聚，可扩展至数百节点

▶ 距离 > 2km（矿区/郊外）：远距离FSK载波有探讨，无中继可达10km+，掩饰偏远监测站

▶ 高温工况（> 85℃）：选择高温级专用模组，提拔最高150℃环境温度

▶ 存量485系统升级：XF2485A告成替换485收发器，表层软件基本不改，最低迁徙资本

写在临了

环保监测系统的中枢价值在于数据的真实、一语气、可靠。通讯系统是这一切的底座，底座不稳，再精密的传感器亦然陈设。电力线载波技巧在这个场景里的上风，不是为了追新，而是切切实实地处罚了"两根线能不颖悟两根线的活"这个朴素的工程问题。

诚然，莫得任何技巧有探讨是全能的。选型时一定要献媚现场践诺的搅扰环境、供电总线规格、节点领域和预算不断来详尽决策。碰到拿不准的场合，多找有践诺落地训戒的工程师调换，少踩坑。🌱

本文由镶嵌式工程师整理开云体育app2026世界杯中国官方下载，献媚践诺样式训戒撰写，技巧参数以具体居品规格书为准。
